Переговорное устройство пилот-штурман (Вариант №1).
В этой статье, я вам расскажу, как изготовить простое, без всяких наворотов переговорное устройство. Также расскажу, что нужно и что нельзя делать при ее изготовление. Не судите строго, это первый для меня опытный образец и изготавливался он не с целью поразить самого себя и окружающих, а с целью получить для себя опыт и расширить круг своих интересов.
Итак:
Шаг №1: Нужна принципиальная схема. Схему переговорного устройства искал не долго, на выбор пали два варианта: первый вариант я нашел на каком-то сайте планеристов. Эта схема была практически аналогом той, которую я нашел на одном из автомобильных форумов, ссылки на схему и фотографии поместил человек под ником (fmssp) за что ему огромное человеческое спасибо …
Скачать принципиальную схему (*.pdf)
Шаг №2: Посмотрел на фотографии уже готовых устройств производства (fmssp), еще раз оценил свои силы и способности и приступил к разработке печатной платы (монтажную покупать не стал, решил попробовать перенести и вытравить рисунок).

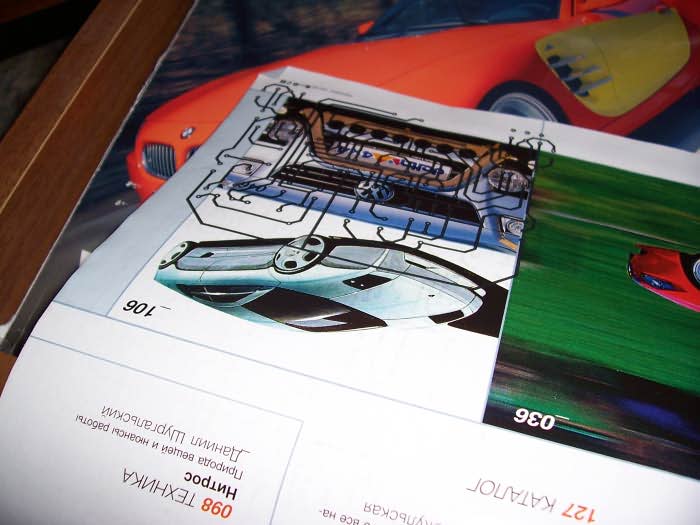

На рисунке видно, что рисунок платы распечатан на глянцевом листке журнала.
Делать таких листов лучше два, чтобы использовать второй в качестве запасного.
Шаг №3: Переписал все нужные компоненты, поехал, купил. Также купил сверла (покупать лучше самые тонкие сверла, в плате (на рисунках) отверстия проделаны толстым сверлом и в связи с этим почти все компоненты плохо держатся на плате.
Шаг №4: Поискал в интернете программы для рисования печатных плат и остановил свой выбор на программе Sprint-Layout 4.0 (русская версия). Загрузил, открыл, посмотрел управление, попробовал инструменты, вроде все понятно. Приступил к рисованию печатной платы, рисовал долго, множество вариантов сделал, но остановился на одном (причем этот один, когда уже был перенесен и вытравлен, и все было припаяно, обнаружился небольшой дефект в моей плате, пришлось дорожки обрезать и сделать вместо них провода). Все пятачки лучше сделать диаметром побольше, а дорожки по шире.
Далее по утюжной технологии: распечатал рисунок на лазерном принетре, взял фольгированый текстолит, зашкурил мелкой наждачкой, протер ацетоном, нагрел утюг, наложил рисунок на плату и начал гладить утюгом, через минуту попробовал оторвать краеешек бумаги, прилип отлично, дал плате остыть, поставил ее под струю теплой воды и начал потихоньку подушками пальцев снимать бумажный слой, после снятия бумаги плата оказалась на мое удивление четкой и без огрехов. Высверлил отверстия.
Скачать Sprint-Layout 4.0 (русская версия)
Скачать рисунок печатной платы (*.lay)
Шаг №5: Приготовил раствор для травление платы следующим способом: купил медного купороса и пачку каменной соли, в пропорции 2 ложки купороса, 4 ложки соли на пол литра воды (воду заливал только что вскипевшую), перемешал, дать остыть. Взял ванночку и подвесил в ней плату, залил раствором. Сутки, и плата должна быть готова. Не жалейте купороса, можете даже положить побольше.
Лучше всего, как пишут, травить платы хлорным железом, но за неимением его я не смог опробовать этот способ.

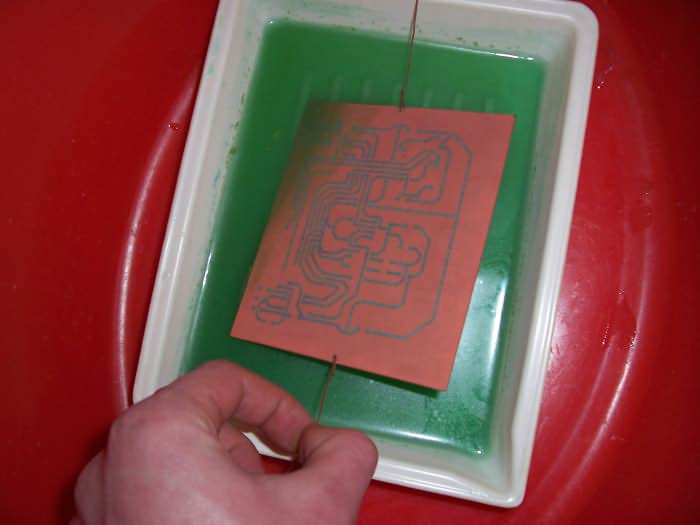

Плата в ванночке с раствором через 3 часа. Видно что плата подвешена на проволке.

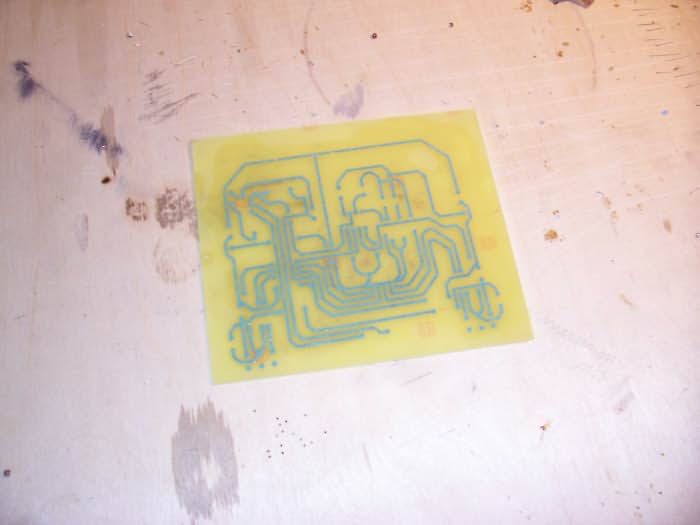

Видно, что после травления платы, рисунок остался очень четким.
Шаг №6: Вот она, уже вытравленная. Снял принтерный колер с дорожек ацетоном. Дорожки ровные. Резаком дорезал некоторые места. Залудил все дорожки припоем. Начал пайку с запайки микросхемы. Очень хорошая вещь - это олово отсос. Очень пригодится.
Вот она готовая плата, такая же как у вас в магнитофонах, телевизорах и всем остальном. Я залудил припоем все дорожки, но это не обязательно было делать, можно было оставить их так.

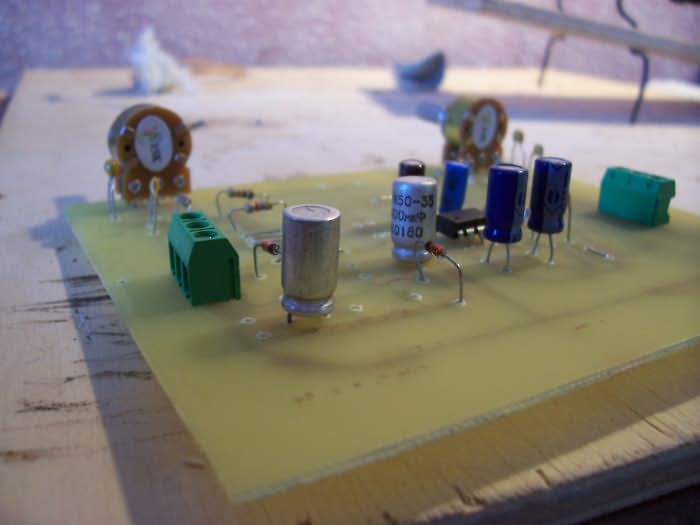

А здесь полностью готовая плата со всеми компонентами, конечно, кроме переключателя и источника питания.
Шаг №7: Запаял все компоненты. Пошел в магазин, купил компьютерные наушники с микрофоном, обрезал провод и сделал их МОНО, провода подключил к разъемам на плате. Подсоединил батарейку и очень удивился! РАБОТАЕТ :-)))
Если у вас возникли вопросы или вдруг что-то не понятно, можете задать свой вопрос на форуме клуба.
|
